postheadericon Отопление и вентиляция

В качестве наиболее часто используемых нагревательных приборов для обустройства систем водяного и парового отоплений применяют  радиаторы,  регистры из гладких труб (как вертикальные, так и горизонтальные), ребристые трубы и промышленные железобетонные панели с включением в них змеевиков или регистров из стальных труб, залитых на заводе.

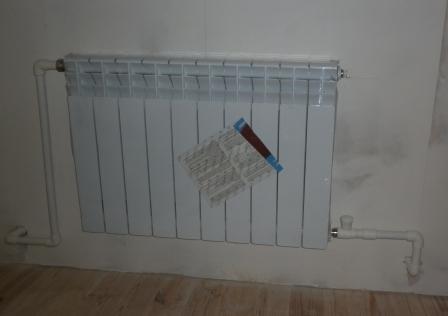

До установки радиаторы группируют и испытывают гидравлическим давлением, превышающим рабочее на 1 ати, но не менее 4 ати и не более 8 ати. Не следует забывать, что требуется периодическая промывка системы отопления. Монтируемые радиаторы устанавливаются на определённые технологически расстоянии не менее: 60 мм от пола, 50 мм от подоконных досок, 25 мм от поверхности штукатурки. Ширина ниш выполняется на 400 мм более ширины прибора, а высота ниш не менее чем на 150 мм выше прибора. Глубина ниш должна выполняться 130 мм. При декорировании данных приборов в помещениях с высококачественной архитектурной отделкой глубина ниш делается около 250 мм. Параметры радиаторов указаны в таблице ниже.


Вентиляция.
Осевые вентиляторы применяют главным образом в системах приточно-вытяжной домашней вентиляции при суммарных давлениях в сети до 35 мм вод. ст. При большем давлении ставятся центробежные вентиляторы. По давлению (напору) вентиляторы бывают низкого давления (примерно до 100 мм вод. ст.), среднего давления (доходят до 300 мм вод. ст.) и высокого давления (максимально до 1500 мм вод. ст.).


Наименование нагревательного прибора

Полная высота (мм)

Строительная высота (расстояние между центрами ниппелей), | мм

Строительная глу­бина (мм)

Строительная шири­на одной секции или блока (мм)

Емкость одной сек­ции или блока (кг)

Вес одной секции или блока (л)

Поверхность нагрева секции

или

блока

м2 ЭКМ

М-1

583

500

132

82

1 , 1

7 , 87

0,25

0,269

М-140

582

500

140

96

1 ,43

7 , 6

0,254

0,31

М-150 ........

583

500

150

82

1 ,з

7 ,25

0,25

0,269

Н-136

583

500

136

92

1 '43

7 ,85

0,285

0,285

Н-150

580

500

136

92

1 ,5

9,3

0,3

0,3

НМ-150

583

500

151

96

1 ,9

8,5

0, 254

0,31

Гигиенический .

570

500

134

80

1 , 98

5,6

0,175

0,206

ЛОР-300

390

300

150

60

0,98

4 , 95

0,13

0, 155

Тепловая панель (блок) . . .

560

500

80

185

2 ,75

15,1

0,5

0,5

Польза № 3

590

496,5

184

80

2 ,25

0,25

0,285

Польза № 6

1090

1000

185

86

6

17,2

0,46

0, 49

Нерис

1090

1000

200

65

6

18,2

0,468

0,52

Минск-110 (блок) ...............

600

500

106

110

2 , 1

8,5

0,285

0,34

Чугунные трубы с круглы­

Диаметр ребер

Число

Поверхность нагрева м2

Вес трубы

ми ребрами длиной: . . .

(мм)

ребер, шт.





(кг)

2000 мм

175

93

4

4

73,5

1500 мм

175

69

3

3

59,5

1000 мм

175

44

2

2

37,5
