Прокладка тепловых сетей
Типы прокладок тепловых сетейа) Канальная прокладка сетей. Прокладка непроходными каналами осуществляются при ограниченных количествах труб большого диаметра и при наличие нескольких труб малых диаметров, на поворотах трасс бесканальной прокладки и в технологических местах пересечения трассы теплопровода с проезжими и другими дорогами.
Проходные каналы рекомендуются при наличии ряда параллельно идущих трубопроводов одного или разных, назначений на промплощадках, на выходах с ТЭЦ, при пересечении ответственных участков дорог и т. п.
б) Воздушная прокладка. Трубопроводы прокладывают на металлических или железобетонных мачтах с использованием растяжек. Расстояние между
мачтами 15—20 м. Деревянные мачты применяются лишь во временных сооружениях.
в) Бесканальная прокладка. Трубопроводы должны прокладываться по проекту на твердых грунтах и выше проходящего уровня грунтовых вод, с созданием прочной по механическим свойствам изоляционной конструкции и обустройством надежной гидроизоляции. Промышленный монтаж отопления цены на который могут существенно различаться, осуществляется, как правило, по типовым проектам.
Гидроизоляция
В качестве гидроизоляции теплосетей рекомендуется применять следующие материалы:
при воздушной прокладке — рубероид, деревянные узкие шпунтованные рейки с последующей шпаклевкой и покрытием битумной мастикой и железные футляры из кровельной стали с последующей покраской;
при канальной прокладке — обертывание изоляции мешковиной, пропитанной битумом в варочном котле при t= 180° с последующим нанесением слоя битумной мастики;
при типе бесканальной прокладки — гидроизоль или борулин, мешковина, пропитанная битумом, с нанесением по ней слоя битумной мастики толщиной до 5 мм.
Параметры теплоносителей
Параметры теплоносителя воды в наружных тепловых сетях применяются в пределах т1=95 - 175° в подающей линии и т2= 70° в обратной линии. В тепловых сетях от районной котельной с общей теплопотребностью зданий не более 3 мг*ккал/час принимаются параметры, равные параметрам систем отопления присоединяемых зданий. При общей тепловой нагрузке 5—10 мг*ккал/час, т1=130° и т2=70°; при нагрузке 10 - 50 мг*ккал/час, т1= 130° и т2 = 70°; при нагрузке более 50 мг*ккал/час, т1=140°, 145°, 150° и т2=70° с обоснованием гидростатических давлений в местных системах отопления.
Параметры теплоносителя (пара) принимаются:
Для местных систем отопления Р=0,05 - 0,7 атм перед бойлерами, калориферами и другими отопительно-вентиляционными агрегатами
3 - 4 атм в магистральных паропроводах для целей теплоснабжения Р = 6 - 12 атм.
Расход тепла и схемы водогрейных установок

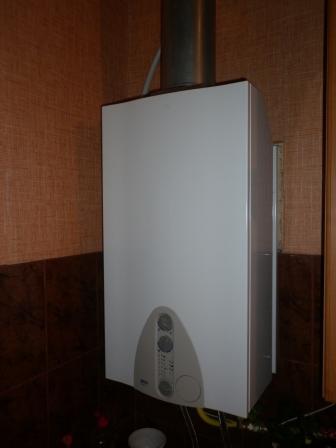

Установки для подогрева воды бывают местные и центральные. Местные установки — колонки и кухонные плиты.Размеры водогрейных колонок следующие: высота 1400—1500 мм, диаметр 300 и 350 мм, диаметр прогарной трубы 100 и 120 мм, емкость 90 и 130 л. Недостатки колонок: низкий к. п. д., затрата времени на топку, загрязнение квартиры.
Схема установки по нагреву воды в кухонных плитах показана на рис.
Центральные установки для приготовления горячей воды: бойлеры и открытые баки.
Нагрев воды в бойлерах производится в жилых домах, больницах, гостиницах. Максимальное горизонтальное протяжение при естественной циркуляции 20— 60 м.
| |
|
 |
 |
