postheadericon Метод монтажа крупнопанельных зданий серии 1-468 (с широким шагом поперечных несущих стен)

Для надежного опирания большепролетных плит перекрытий (длиной около 6 м) на панели поперечных стен (толщиной 15 см) необходимо обеспечить большую точность установки последних. Это требование обеспечивается при монтаже по методу, предложенному Я. Дейчем, и осуществленному в I960 г. Первоуральским строительным управлением треста «Уралтяжтрубстрой». Этот метод монтажа рассмотрен и одобрен Госстроем  как повышающий точность, качество монтажа и сокращающий сроки строительства.


Сущность метода заключается в сборке элементов дома с помощью кондуктора-туры и трубчатых связей.
Тура — жесткий параллелепипед из угловой стали, точно устанавливается по отношению к оси поперечной стены и закрепляется к монтажным петлям нижележащего перекрытия. Примерно по середине длины здания на перекрытие с помощью теодолита выносится ось поперечной стены. У вынесенной оси по ширине дома устанавливают два кондуктора, являющихся в дальнейшем опорным блоком, от которого ведется монтаж элементов в обе стороны здания. Теплый пол монтируется на основание бетонной плиты.


Точность установки поперечных стен достигается закреплением:
низа панелей — вилочными фиксаторами (по 2 шт. на панель), приваренными к закладным частям ниже установленной панели;
верха панелей — трубчатыми связями (по 2 шт. на панель), один конец которых посредством струбцины закрепляется на устанавливаемой панели, а другой — с помощью металлического пальца на струбцине ранее установленной соседней панели;

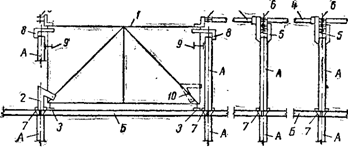

верх панелей, примыкающих непосредственно к туре, прижимается к упорам зажимными винтами (рис.);
панели наружных стен и перегородки — струбцинами к трубчатым связям.



Последовательность монтажа


а)    Установка и выверка тур по вынесенной оси;
б)    монтаж внутренних поперечных несущих стен;
в)    монтаж продольных наружных стен;
г)    монтаж перегородок и санитарно-технических кабин, за исключением мест установки тур;
д)    монтаж среднего ряда плит перекрытия, сварка всех соединений, снятие трубчатых связей и переноска их на склад сборных элементов, монтаж элементов лестничной клетки;
е)    монтаж плит перекрытия в первой захватке;
ж)    перестановка тур временно на смонтированное перекрытие и монтаж перегородок в пролете, занятом ранее турами;
и)      монтаж остальных плит перекрытия, панелей наружных торцовых стен, дымовентиляционных блоков и балконов.


Точность установки элементов здания как в пределах одного шага, так и по дому в целом — в пределах ± 3 мм. Отсутствие операции выверки каждого элемента позволяет установить до 50 элементов в смену. Производительность на монтаже при этом методе увеличилась в 1,5—2 раза. На изготовление комплекта инвентарных приспособлений для монтажа четырех секционного дома расходуется 7,2 т стали, в том числе около половины этого количества металла идет на кондукторы. В Ревдинском строительном управлении громоздкие кондукторы заменены трубчатыми подкосами. Нижний конец подкоса крепится к монтажной петле плиты перекрытия, а верхний — с помощью струбцины на устанавливаемой панели.


Первая панель поперечных стен после установки в фиксаторы приводится в вертикальное положение с помощью стяжных муфт подкосов. В дальнейшем она является базой для закрепления остальных панелей, которые, как и прежде, устанавливаются с помощью фиксаторов и трубчатых связей. Замена туры подкосами вдвое сокращает расход стали на монтажные приспособления. Подробное описание метода приводится в журнале «Жилищное строительство» № 12, 1960 г. и «Строитель» № 1, 1961 г»
