Как измерить уровень сыпучего вещества.
Термин "уровнемер" используют для идентификации приборов, предназначенных для промышленного контроля и измерения уровня жидких сред или сыпучих веществ в различных резервуарах. Часто специалисты используют и другие названия, например, преобразователь уровня, датчик контроля и т.п. В интернете можно найти множество статей, посвящённых измерителям уровня жидких нейтральных и агрессивных сред. Что же делать, если нужно контролировать объём сыпучих веществ, например, порошковых или гранулированных материалов?
Для измерения сыпучих веществ используют следующие виды уровнемеров:
- акустические,
- электрические,
- механические,
- рефлексные,
- радарные,
- радиационные.
Давайте кратко рассмотрим принцип действия каждого из них.

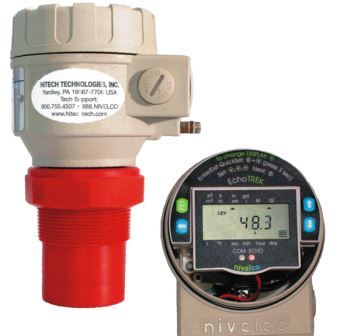

В основе действия акустических приборов лежит принцип отражения ультразвукового сигнала от поверхности в месте разделения сыпучего вещества и газообразной среды. Поэтому их ещё называют ультразвуковыми преобразователями уровня.
Электрические приборы делятся на ёмкостные и кондуктометрические. Для измерения уровня сыпучей среды используют емкостной уровнемер. В качестве чувствительного элемента здесь используется конденсатор, внутренняя ёмкость которого меняется пропорционально уровню сыпучей среды. Данный метод является простым, надёжным и дешёвым.
Механические уровнемеры бывают лепесткового (ротационного) и вибрационного типа. Принцип их работы максимально прост: все перемещения материала передаются чувствительным элементом датчика.
Рефлексные датчики контроля работают с использованием электромагнитного импульса, который распространяется по специальному волноводу (стержню, тросу, коаксиальному кабелю). Такие приборы способны выдерживать довольно жёсткие условия, например, высокие температуры и сильные запыления.
Аналогично радару, то есть с использованием отражённого от поверхности материала электромагнитного сигнала, работает радарный уровнемер. Такие датчики не вступают в контакт с продуктом, поэтому их можно применять для измерения уровня агрессивных сред. К тому же они способны обеспечить высокую точность показаний.
Принцип работы радиационного уровнемера предполагает просвечивание материала гамма-лучами при помощи радиоактивных элементов. Данный способ используется для контроля уровня токсичных, радиоактивных, ядовитых или сильно корродирующих веществ.
Следует помнить, что универсальных уровнемеров не бывает! Любой из них предназначается для решения конкретно поставленных задач и должен применяться в определённых условиях. Поэтому для подбора наиболее оптимального варианта лучше обратиться к специалистам.
| |
|
 |
 |
