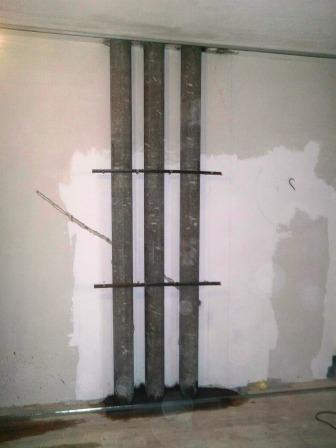

При строительстве жилых домов, от многоэтажных высоток до загородных коттеджей, для создании системы вытяжной вентиляции используются вентиляционные блоки. Являетесь ли вы заказчиком того, или иного здания, или сами непосредственно вовлечены в строительство объектов – всегда помните, что все работы должны проходить со строгим соблюдением строительных правил и технических норм.
В том числе и при монтаже системы вентиляции. Последняя должна проходить в несколько этапов. На этапе подготовки такелажники проверяют вентиляционные блоки на предмет маркировки (каждого из блоков), чистоту закладных деталей и бетонной поверхности оных.
Следом, машинисту крана дается команда подвести к блокам захватывающее устройство. Блоки фиксируют стропами, машинисту подается сигнал на натягивание ветвей строп. После проверки правильности и надежности зацепки, блок перемещается в зону монтажа.
В монтажной зоне дополнительно (повторно) проверяются риски и маяки, позволяющие определить положение блока относительно оси. Натягивается «причалка», закрепляемая за специальные опоры, которая даст возможность определить положение внутренней грани блока. Монтажники наносят в зону установки раствор, разравниваемый по площади основания блока. Толщина слоя раствора должна соответствовать отметке установленных ранее маяков.
Следом, в растворе закрепляют пару деревянных клиньев, с внутренней стороны блока. При этом, верхняя часть каждого клина должна находиться над уровнем раствора, чтобы обеспечить начальное отклонение блока от наружной поверхности стены.
С подачей блока в монтажную зону (о чем подается соответствующая команда машинисту), монтажники ориентируют его по предварительной разметке, на высоте 200 – 300 миллиметров от перекрытия. Следом, происходит опускание блока на основание с клиньями, после чего идет выверка.
С помощью шаблона проверяется положение нижней поверхности блока относительно рисок, проверяются возможные отклонения. При отсутствии таковых, блок окончательно перемещают в нужном направлении (обычно используя лом).
Далее следует вертикальная выверка – на верхний торец навешивается рейка отвес и определяется степень отклонения (по вертикали). В случае превышения допустимых норм, установленные в растворе клинья осаживаются, пока отклонение не становится допустимым.
Наконец, происходит расстроповка блока. Разумеется, все монтажные работы (будь то не только вентиляционные блоки, но и сваи мостовые, или монтирование системы отопления) должны проводиться с соблюдением норм техники безопасности. Будьте особенно внимательны к их соблюдению, ведь от этого зависит жизнь и здоровье рабочих.
Основные операции при монтаже вентиляционных блоков
