Разбивки при монтаже оборудования
К разбивке осей при монтаже технологического оборудования предъявляются высокие требования в смысле точности: относительная ошибка линейных измерений должна быть не более 1%.
Над осевыми знаками устраиваются прочные металлические обноски, на которые теодолитом выносятся осевые риски. Между смежными обносками натягивается проволока, по которой производится установка оборудования.

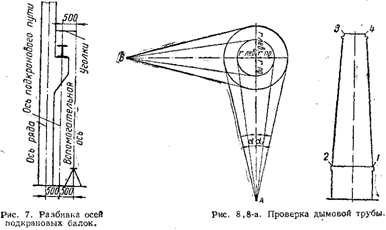

Разбивка осей подкрановых путей
К внутренней плоскости колонн, выше поверхности подкрановой балки, примерно на 1 м к каждой второй-третьей колонне, приваривается уголок (на железобетонных колоннах сбивается защитный слой бетона, и уголок приваривается к арматуре) и на крайние в пролете уголки от ранее закрепленных осей рядов теодолитом с земли при двух положениях круга выносится вспомогательная ось, отстоящая на определенном расстоянии от оси ряда и оси подкранового пути.
После этого теодолит устанавливают непосредственно на подкрановой: балке, около одного из крайних уголков, наводят трубу на другой крайний уголок и прямым визированием выносят осевые риски, на все остальные уголки.
После установки и выверки путей уголки срезаются.
Любому предприятию или фирме, занимающихся предоставлением услуг, либо поставками продукции важно иметь собственные накопительные дисконтные карты для реализации качественного маркетинга.
Проверка дымовых труб
Выбираются и закрепляются на местности две точки: А и В, из которых хорошо видны верх цилиндра и начало конуса трубы (рис. 8). Расстояния от данных точек до центра трубы, должны быть не меньше полуторной высоту самой трубы, а линии, соединяющие точки с центром трубы, располагаться примерно под прямым углом. Следует определить координаты и высотные отметки данных точек. По проектным координатам установленного центра трубы и определенным в этой же системе координатам указанных точек А и В находятся базисные расстояния от точек А и В до центра самой трубы.
Хорошо выверенным теодолитом, установленным последовательно в точках А и В, измеряем углы, беря отсчеты на точки 1, 2, 3, 4 (см. рис. 8). Трубу теодолита наводят так, чтобы вертикальная нить сетки была бы касательной к окружности трубы, а горизонтальная находилась на уровне точки наводки, Из средних отсчетов на точки 1 и 2 определяется средний отсчет на центр цилиндра трубы, По этому отсчету и по средним отсчетам на точки 3 и 4 определяем углы на верх трубы.
Зная длины базисных линий и углы, нетрудно найти отклонения трубы от вертикали и ее высоту.
| |
|
 |
 |
