Силовые кабели и кабельные муфты

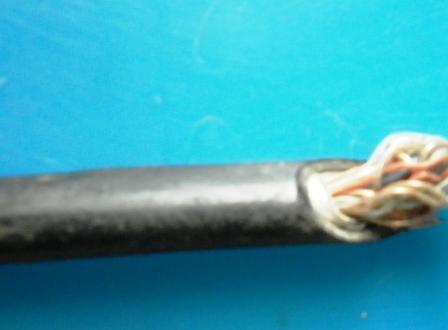

Силовые кабели предназначаются для передачи электроэнергии на расстояние.
Более популярны в последнее время кабели ВВГ. ВВГ - это кабель силовой изолированный ТПЖ из ПВХ с медной жилой.Количество жил от одной до пяти. Используется как в квартирах так и при строительстве частных домов. Кабель силовой ВВГ используется при температурах от -50 до +50, при влажности 98%, он прочный и на разрыв и на изгиб, устойчив к агрессивным средам. Радиус изгиба на 90 градусов должен быть 10 диаметров сечения. Пожароустойчив. ВВГ имеет разновидности:
- АВВГ - с алюминиевой жилой
- ВВГнг - кембрик с повышенной пожароустойчивостью
- ВВГп - с плоским сечением кабеля
- ВВГз - пространство между изоляцией и оболочкой заполнено резиновой смесью или жгутами из ПВХ.
Кабель силовой NYM - медный с изоляцией ПВХ, с оболочкой из ПВХ. Между слоями используется наполнитель из мелованной резины для большей прочности. Жил от 2 до 5. Применяется для прокладки осветительных сетей. Используется при температурах от -40 до +70. Плохо выдерживает прямое воздействие солнца, нуждается в укрытии. Более стоек и удобен по сравнению сВВГ, но имеет только круглое сечение. Радиус изгиба всего 4 диаметра.
Кабель КГ - гибкий. Имеет жилы повышенной гибкости с резиновой изоляцией. Кабель применяется для подсоединения генераторов, тепловых пушек и пр. Есть еще распространенные кабели с бронированной защитой ВББШв и его варианты - АВББШв, ВББШвнг или ВББШвнг-LS - негорючие с пониженным дымовыделением.
Кабельные муфты применяются для соединения кабельных линий, если необходимо сделать ответвление. Задача кабельной муфты - придать кабелю целостность и защиту в месте подсоединения к муфте. Муфты разделяются на концевые, соединительные и переходные по назначению. Есть еще классификации по напряжению, габаритам, материалу, форме, числу фаз. Выбор марок муфт для определенных условий эксплуатации определяется типовой документацией. В последнее время большое распространение получили термоусаживаемые кабельные муфты. Их изготовление основано на технологии поперечно-сшитых полимеров с памятью формы. Термоусаживаемые кабельные муфты характеризуются 100% ной герметизацией, хорошей изоляцией, прочностью. Монтаж производится с помощью промышленного фена или горелки. На внутренние поверхности такой кабельной муфты нанесен термоплавкий клей, который заполняет пустоты, обеспечивает хорошую изгибаемость и герметичность. Благодаря четырехкратному растяжению один размер муфты используется на несколько типов кабеля.
| |
|
 |
 |
